Grauguss Spezielle CBN-Wendeschneidplatten

Vollständiger Name: Grauguss Spezielle CBN-Wendeschneidplatten
Bearbeitungshärtebereich: Etwa HT200/250
Bearbeitungsmaterialien: Grauguss, Sinterlegierung auf Eisenbasis
Bearbeitungsart: Schlichten, Vorschlichten, Schruppen

Klicken Sie auf die Beratung

Produktbeschreibung

Bearbeitung von Grauguss, Drehen von Grauguss Wendeschneidplatten empfehlen


CNMN/CNGN	SNMN/SNGN	SCGN	WNGA	TNGA	CNGA

Anwendungsfelder
Material: Grauguss usw.;
Branche: Automobilindustrie;

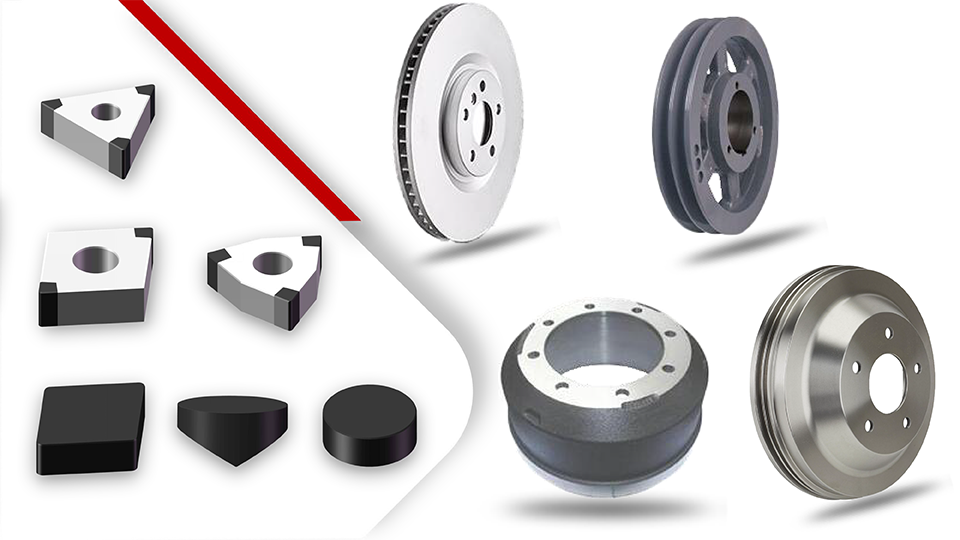

Werkstücke: Bremsscheiben, Bremstrommeln, Riemenscheiben, Schwungräder, Kupplungsdruckplatten, Klimakompressoren etc.

Schnittparameter

Bearbeitungsmaterial	Empfohlene Schnittparameter			CBN-Wendeschneidplatte
Bearbeitungsmaterial	Schnittgeschwindigkeit VC (m/min)	Schnitttiefe ap (mm)	Vorschub Fr (mm/r)	CBN-Wendeschneidplatte
Graues Schmiedeeisen	400-1200(Schruppen)	1-10	0.2-1	BN-S30, BN-S300
Graues Schmiedeeisen	600-2000(Fertigstellung)	≤1	0.05-0.3	BN-S30, BN-S300
Graues Schmiedeeisen	300-1500(Fertigstellung)	≤1	0.05-0.3	BN-K20, BNK30

Anwendungsfälle

Werkstück: Bremstrommel
Material: Grauguss
Typ einfügen: BNK30 WNGA080408
Schnittparameter: Vc=650m/min, Fr=0.2mm/r, ap=0.5mm
Verarbeitungsmethode: Trockenschneiden
Note einfügen	Leben/Rand	Rauheit
Halnn BNK30	120stk	Ra1.6
Einige Marken-CBN	70stk	Ra2.0

Werkstück: Bär des Klimakompressors
Material: Grauguss
Typ einfügen: BNK30 WNGA080408
Schnittparameter: Vc=600m/min, Fr=0.25mm/r, ap=0.3mm
Verarbeitungsmethode: Trockenschneiden
Note einfügen	Schneidgeschwindigkeit	Leben/Rand
Halnn BNK30	600m/min	500stk
Beschichtete Hartmetalleinsätze	330m/min	80stk

Werkstück: Rolle
Material: Grauguss
Typ einfügen: BN-K20 CNGA120408
Schnittparameter: Vc=550-700m/min, Fr=0.25mm/r, ap=0.3mm
Verarbeitungsmethode: Trockenschneiden
Note einfügen	Rauheit	Leben/Rand
Halnn BNK20	Ra1.6	200stk
Einige Marken-CBN	Ra3.2	35stk

Werkstück: Bremsscheibe
Material: Grauguss
Typ einfügen: BN-S300 SCGN090408
Schnittparameter: Vc=800m/min, Fr=0.2mm/r, ap=0.25mm
Verarbeitungsmethode: Trockenschneiden
Note einfügen	Typ einfügen	Schneidgeschwindigkeit	Leben/Rand
Halnn BN-S300	SCGN090408	800m/min	300stk
Beschichtete Hartmetalleinsätze	CNMG120408	300m/min	15stk

Werkstück: Bremsscheibe
Material: Grauguss(HT250)
Hardness: HB170~210
Typ einfügen: BN-S30 CNMN120712
Schnittparameter: Vc=500m/min, Fr=0.55mm/r, ap=2mm
Verarbeitungsmethode: Trockenschneiden
Note einfügen	Schneidgeschwindigkeit	Leben/Rand	Effizienz
Halnn BN-S30	500m/min	200stk	1,8 mal verbessert
Hartmetalleinsatz	180m/min	30stk	------

Werkstück: Bremstrommel
Material: Grauguss(HT250)
Hardness: HB170~210
Typ einfügen: BN-S30 CNMN120716
Schnittparameter: Vc=380/min, Fr=0.65mm/r, ap=2.5mm
Verarbeitungsmethode: Trockenschneiden
Note einfügen	Schneidgeschwindigkeit	Leben/Rand	Effizienz
Halnn BN-S30	380m/min	95stk	1,5 mal verbessert
Beschichteter Hartmetalleinsatz	150m/min	15stk	------
