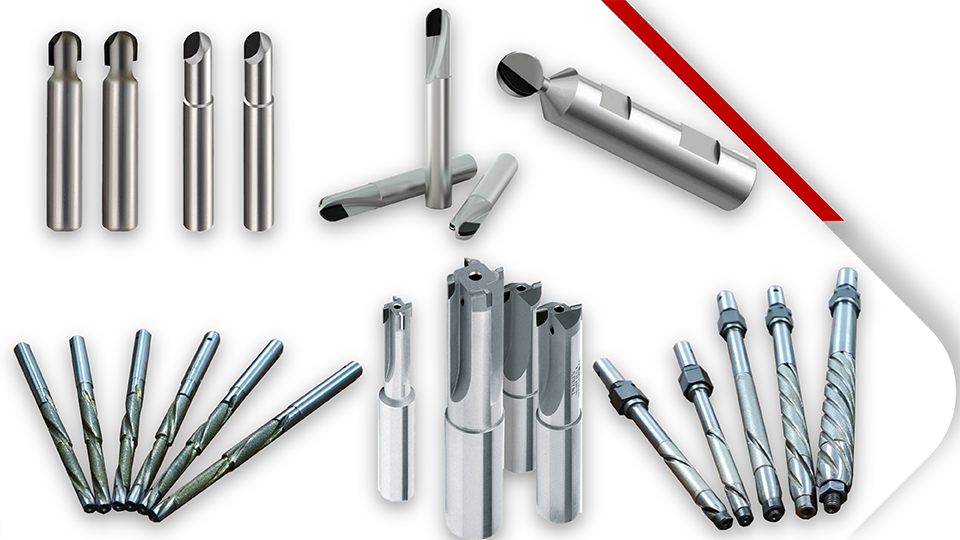

Herramientas de fresado/escariador/taladro

Nombre completo: Herramientas de fresado de extremo PCD, Herramientas de escariador PCD, Herramientas de perforación PCD, Fresa de punta esférica PCD, Escariadores PCD
Industria de aplicación: 3C, automotriz, aeroespacial, etc.
Materiales de aplicación: metales no ferrosos como aluminio, magnesio, titanio, silicio; materiales fibrosos, materiales aislantes, plásticos, materiales compuestos, etc.

Haga clic en la consulta

Descripción del producto

Ventaja de las herramientas de fresado/escariador/taladro PCD
Combinación perfecta de propiedades de resistencia al desgaste y tenacidad.
Tratamiento de vanguardia perfecto, rendimiento estable de la herramienta y larga vida útil de la herramienta
Rendimiento de corte estable y alta eficiencia de mecanizado

Herramientas de fresado PCD

Herramientas de fresado con extremo de bola PCD

Dibujo	Código de orden	R	l3	d2	l2	l1	Z Dientes
	BMR015050660-1S	1.5	5	6	40	60	1
	BMR020060660-1S	2	6	6	40	60	1
	BMR025070660-1S	2.5	7	6	40	60	1
	BMR030080660-1S	3	8	6	40	60	1
	BMR040100872-1S	4	10	8	40	72	1
	BMR050121072-1S	5	12	10	40	72	1
	BMR030080660-2S	3	8	6	40	60	2
	BMR040110872-2S	4	11	8	40	72	2
	BMR050131097-2S	5	13	10	50	97	2
	BMR060151297-2S	6	15	12	50	97	2
	BMR070161497-2S	7	16	14	50	97	2
	BMR080181697-2S	8	18	16	50	97	2
	BMR090201897-2S	9	20	18	50	97	2
	BMR100222097-2S	10	22	20	50	97	2

Herramientas de fresado PCD

Código de orden	d1	l3	d2	l2	l1	Z Dientes	Dibujo
SM030560-1S	3	5	4	40	60	1
SM040660-1S	4	6	4	40	60	1
SM050760-1S	5	7	6	40	60	1
SM060860-1S	6	8	6	40	60	1
SM081072-1S	8	10	8	40	72	1
SM101272-1S	10	12	10	40	72	1
DM060460-2S	6	4	6	40	60	2
DM080472-2S	8	4	8	40	72	2
DM100572-2S	10	5	10	40	72	2
DM120697-2S	12	6	12	50	97	2
DM140797-2S	14	7	14	50	97	2
DM160897-2S	16	8	16	50	97	2
DM180997-2S	18	9	18	50	97	2
DM201097-2S	20	10	20	50	97	2

Brocas PCD

Dibujo	Código de orden	D	d	L	L1	a
	TD06056005-90°	6	5	60	5	90°
	TD06056005-130°	6	5	60	5	130°
	TD06066005-90°	6	6	60	5	90°
	TD06066005-130°	6	6	60	5	130°
	TD08086005-90°	8	8	80	5	90°
	TD08086005-130°	8	8	80	5	130°
	TD10106005-90°	10	10	80	5	90°
	TD10106005-130°	10	10	80	5	130°

Escariador PCD

Código de orden	Shank Dia D	D Tip Dia	Longitud L	L1 profundidad de corte	L2 Longitud de la punta	Z Dientes	Dibujo
DR0604804006-2S	6	4	80	40	6	2
DR0605804006-2S	6	5	80	40	6	2
DR0606804006-2S	6	6	80	40	6	2
DR0807804006-2S	8	7	80	40	6	2
DR0808804006-2S	8	8	80	40	6	2
DR1009804006-2S	10	9	80	40	6	2
DR1010804006-2S	10	10	80	40	6	2 — 4
DR1212804006-2S	12	12	80	40	6	2 — 4
DR1414804006-2S	14	14	80	40	6	2 — 4
DR1615804006-2S	16	15	80	40	6	2 — 4
DR2020804006-2S	20	20	80	40	6	2 — 4
DR2625804006-2S	26	25	80	40	6	2 — 4
DR3230804006-2S	32	30	80	40	6	2 — 4

Código de orden	Shank Dia D	D Tip Dia	Longitud L	L1 profundidad de corte	α	Z Dientes	Dibujo
SDR06048040-2S	6	4	80	40	130°	2
SDR06058040-2S	6	5	80	40	130°	2
SDR06068040-2S	6	6	80	40	130°	2
SDR08078040-2S	8	7	80	40	130°	2
SDR08088040-2S	8	8	80	40	130°	2
SDR10098040-2S	10	9	80	40	130°	2
SDR10108040-2S	10	10	80	40	130°	2
SDR12128040-2S	12	12	80	40	130°	2
SDR14148040-2S	14	14	80	40	130°	2
SDR16158040-2S	16	15	80	40	130°	2
