Точение чугунных вставок

Полное название: Токарные вставки из чугуна CBN, Твердые вставки из CBN

Диапазон твердости при обработке: HRC35-HRC68

Обрабатываемые материалы: чугун с высоким содержанием хрома, никелевый твердый чугун, сплав с высоким содержанием никеля и хрома, отбеленный чугун, белый чугун, серый чугун и т. Д .

Тип обработки: шлифование вместо токарной обработки, черновая, получистовая и чистовая обработка.

Возможна непрерывная и прерывистая обработка

Нажмите на консультацию

Описание продукта

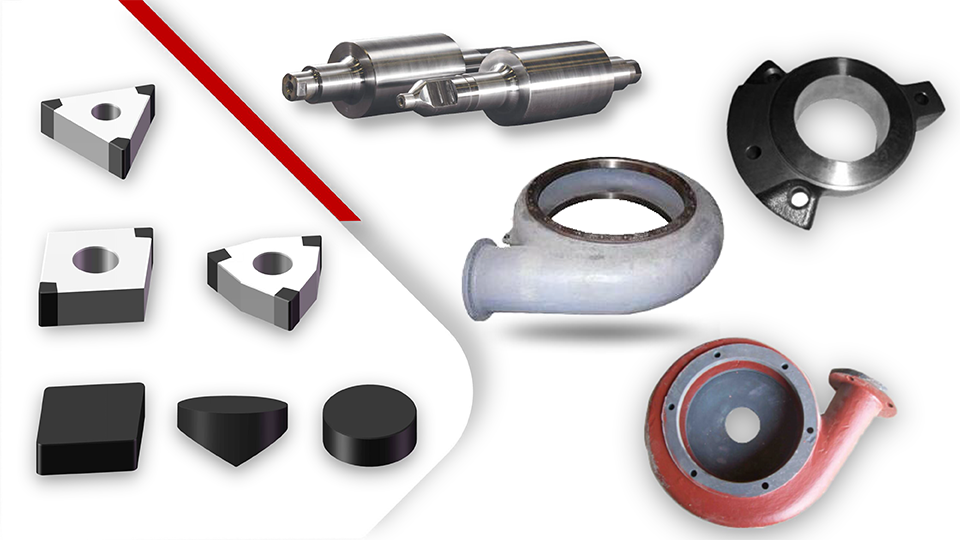

Рекомендовать чугунные вставки CBN


RNMN/RNGN	SNMN/SNGN	CNMN/CNGN	RCMX-V	RCGX-Y	SCGN

TNGA	CNGA	WNGA

Преимущества производительности:

Высокая твердость

Хорошая износостойкость и устойчивость к сколам

Отличная ударопрочность и сопротивление разрушению

Высокая эффективность резания и долгий срок службы инструмента

Поля приложения

Материалы: чугун с высоким содержанием хрома, никелевый твердый чугун, сплав с высоким содержанием никеля и хрома, отбеленный чугун, белый чугун, серый чугун и т. д.;

Отрасли: металлургические валки, машины для производства цементных строительных материалов, энергетическое оборудование, автомобильная промышленность, горнодобывающая техника и т. д .;

Заготовки: шламовый насос, рабочее колесо, валок, вкладыш, конусная дробилка, тормозные диски, тормозные барабаны, шкивы, компрессоры кондиционеров и т. д.

Параметры резки

Материал обработки	Рекомендуемые параметры резки			Пластина CBN
Материал обработки	Скорость резания VC(м/мин)	Глубина резания ap (мм)	Скорость подачи Fr (мм/об)	Пластина CBN
Чугун высокой твердости (HRC35-68)	35-120(Черновая обработка)	1-10	0.15-0.8	BN-K1
Чугун высокой твердости (HRC35-68)	60-180(Отделка)	≤1	0.05-0.35	BN-K1
Серый чугун	400-1200(Черновая обработка)	1-10	0.2-1	BN-S30, BN-S300
	600-2000(Отделка)	≤1	0.05-0.3	BN-S30, BN-S300
	300-1500(Отделка)	≤1	0.05-0.3	BN-K20, BNK30

Случаи применения

Заготовка: корпус шламового насоса
Материал: Cr26 (твердость HRC60)
Тип вставки: BN-K1 CNMN120712
Параметры резки: Vc=75m/min, Fr=0.12mm/r, ap=2.5mm
Способ обработки: сухая резка
Вставить оценку	Стойкость инструмента/кромка	Режим отказа
Пластины Halnn BN-K1 из CBN	85pcs	Нормальный износ
Некоторые марки CBN	35pcs	разрыв повреждения

Заготовка: рабочее колесо шламового насоса
Материалы: чугун с высоким содержанием хрома Cr26 (твердость HRC60)
Тип вставки: BN-K1 SNMN120712
Параметры резки: Vc=75m/min, Fr=0.12mm/r, ap=2.5mm
Метод обработки: тяжелое прерывание, сухое точение
Вставить оценку	Стойкость инструмента/кромка	Режим отказа
Halnn BN-K1	11pcs	Нормальный износ
Некоторые марки CBN	3pcs	разрыв повреждения

Материал заготовки: чугун с высоким содержанием хрома
Материал: Cr26 (твердость HRC60)
Тип вставки: BN-K1 CNMN120712
Параметры резки: Vc=75m/min, Fr=0.12mm/r, ap=2.5mm
Способ обработки: сухая резка
Вставить оценку	Ширина резки	Режим отказа
Halnn BN-K1	500mm	Нормальный износ
Некоторые марки CBN	150mm	разрыв повреждения

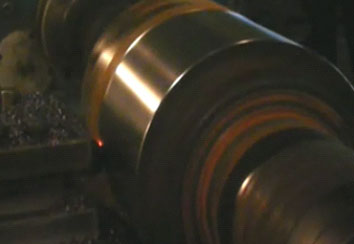

Заготовка: Рулоны
Материалы: Отбеленный чугун (твердость HSD67)
Тип вставки: BN-K1 RNMN120400/CNMN1207
Параметры резки: ap=2mm, Fr=0.5mm/r, Vc=66m/min
Метод обработки: Сухое точение
Вставить оценку	Эффективность	Срок службы
Halnn BN-K1	Улучшено в 2 раза	3 раза
Карбидная вставка	/	/

Заготовка: Тормозной барабан
Материал: серый чугун
Тип вставки: BNK30 WNGA080408
Параметры резки: Vc=650m/min, Fr=0.2mm/r, ap=0.5mm
Способ обработки: сухая резка
Вставить оценку	Стойкость инструмента/кромка	Шероховатость
Halnn BNK30	120pcs	Ra1.6
Некоторые марки CBN	70pcs	Ra2.0

Заготовка: Медведь компрессора кондиционера
Материал: серый чугун
Тип вставки: BNK30 WNGA080408
Параметры резки: Vc=600m/min, Fr=0.25mm/r, ap=0.3mm
Способ обработки: сухая резка
Вставить оценку	Скорость резки	Стойкость инструмента/кромка
Halnn BNK30	600m/min	500pcs
Твердосплавные пластины с покрытием	330m/min	80pcs

Заготовка: шкив
Материал: серый чугун
Тип вставки: BN-K20 CNGA120408
Параметры резки: Vc=550-700m/min, Fr=0.25mm/r, ap=0.3mm
Способ обработки: сухая резка
Вставить оценку	Шероховатость	Стойкость инструмента/кромка
Halnn BNK20	Ra1.6	200pcs
Некоторые марки CBN	Ra3.2	35pcs

Заготовка: тормозной диск
Материал: серый чугун
Тип вставки: BN-S300 SCGN090408
Параметры резки: Vc=800m/min, Fr=0.2mm/r, ap=0.25mm
Способ обработки: сухая резка
Вставить оценку	Тип вставки	Скорость резки	Стойкость инструмента/кромка
Halnn BN-S300	SCGN090408	800m/min	300pcs
Твердосплавные пластины с покрытием	CNMG120408	300m/min	15pcs

Заготовка: тормозной диск
Материал: серый чугун (HT250)
Твердость: HB170~210
Тип вставки: BN-S30 CNMN120712
Параметры резки: Vc=500m/min, Fr=0.55mm/r, ap=2mm
Способ обработки: сухая резка
Вставить оценку	Скорость резки	Стойкость инструмента/кромка	Эффективность
Halnn BN-S30	500m/min	200pcs	Улучшено в 1,8 раза
Карбидная вставка	180m/min	30pcs	------

Заготовка: Тормозной барабан
Материал: серый чугун (HT250)
Твердость: HB170~210
Параметры резки: BN-S30 CNMN120716
Параметры резки: Vc=380/min, Fr=0.65mm/r, ap=2.5mm
Способ обработки: сухая резка
Вставить оценку	Скорость резки	Стойкость инструмента/кромка	Эффективность
Halnn BN-S30	380m/min	95pcs	Улучшено в 1,5 раза
Вставка из карбида с покрытием	150m/min	15pcs	------
